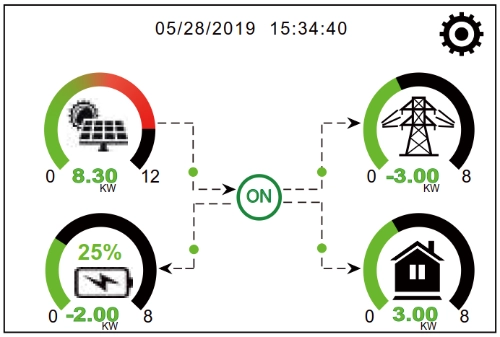

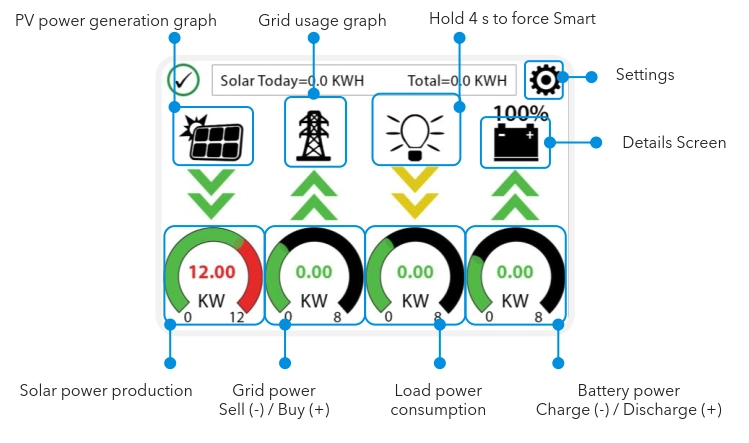

1. Klik op het instellingenpictogram .

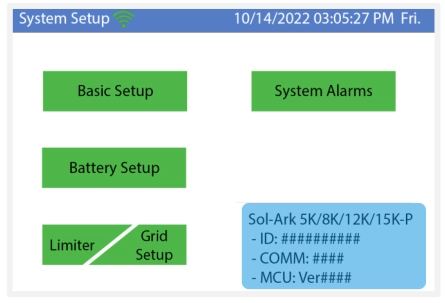

2. Klik op het pictogram Batterij-instellingen .

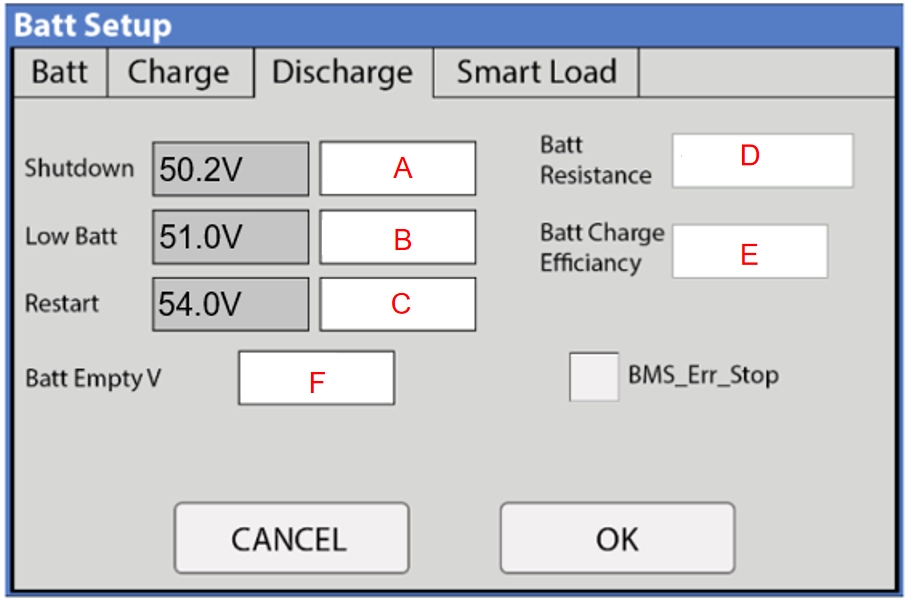

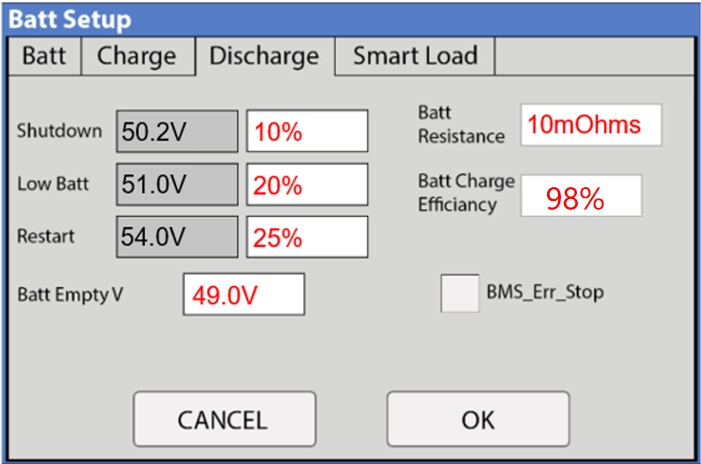

3. Klik op Ontlading . En stel de waarde in op de positie zoals hieronder weergegeven.

Ontladingsinstelling

A. Afsluiten: 10%

B. Lage batterij: 20%

C. Herstart: 25%

D. Batt-weerstand: 10 mOhm

E. Batt Laad Efficiëntie: 98,0%

4. Nadat u de instellingen hebt voltooid, klikt u op " OK " om op te slaan.

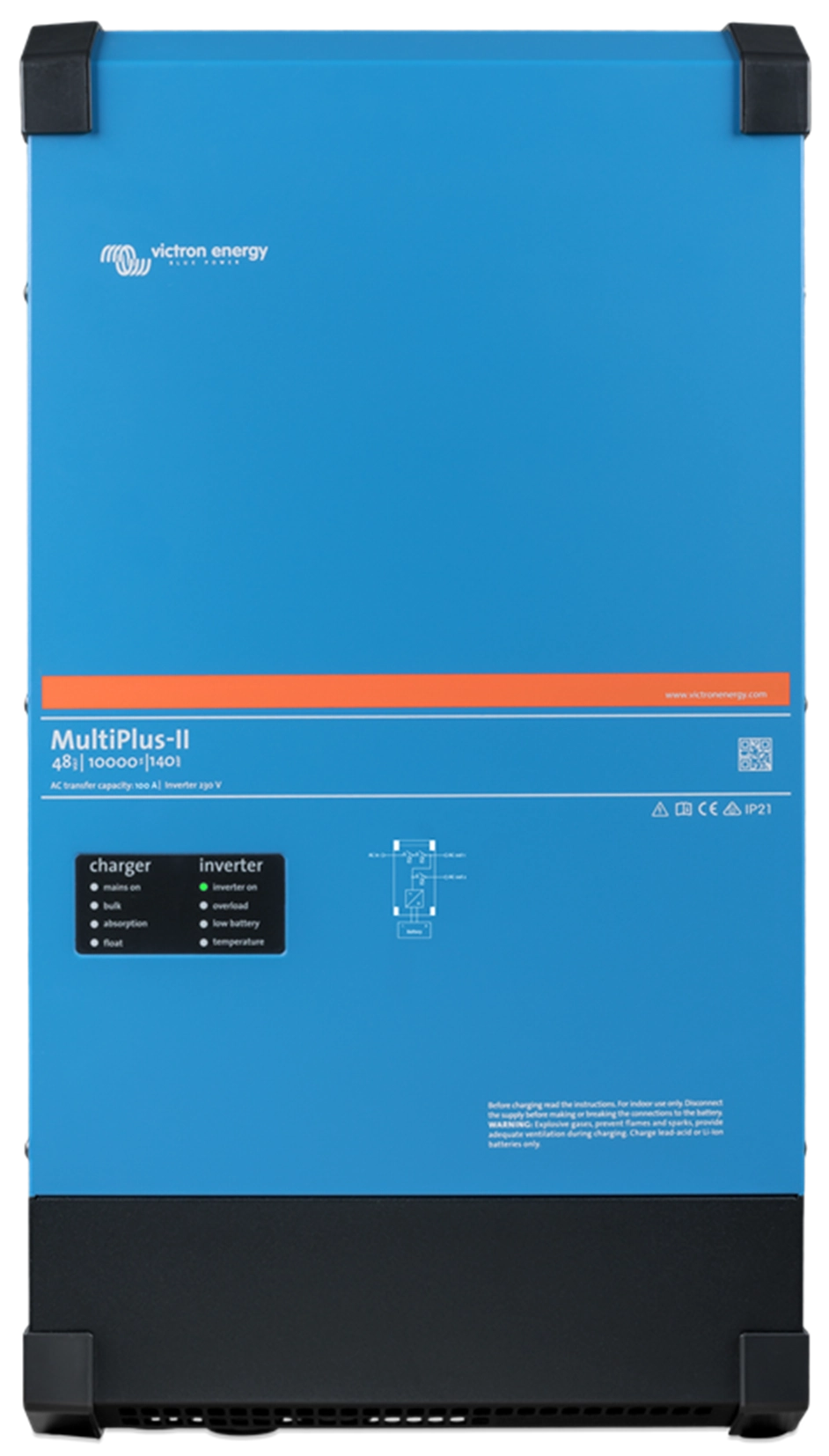

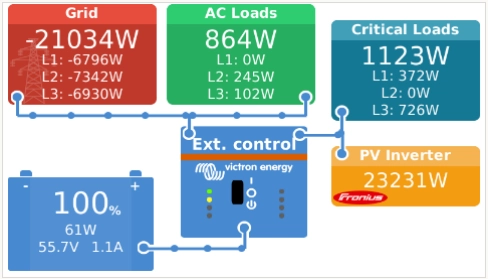

Minimaal SOC moet worden ingesteld in het VRM-systeem of Cerbo GX. De installatiestappen zijn als volgt.

1. Klik op Enter om naar de menupagina te gaan.

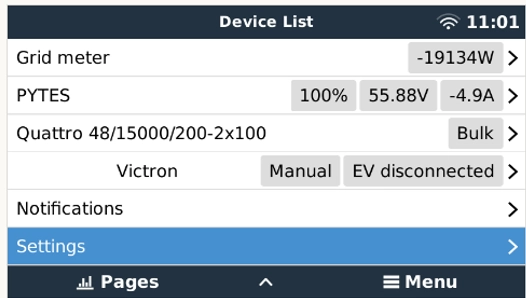

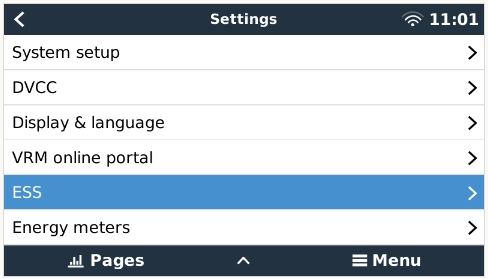

2. Klik op Instellingen .

3. Klik op ESS .

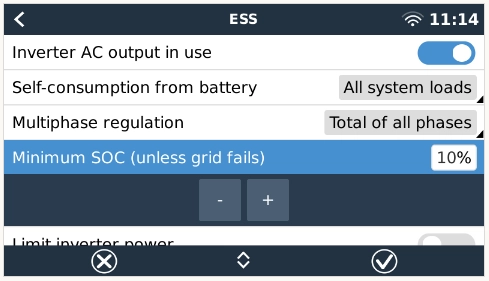

4. Klik op Minimale SOC , stel deze in op 10% en sla deze op.

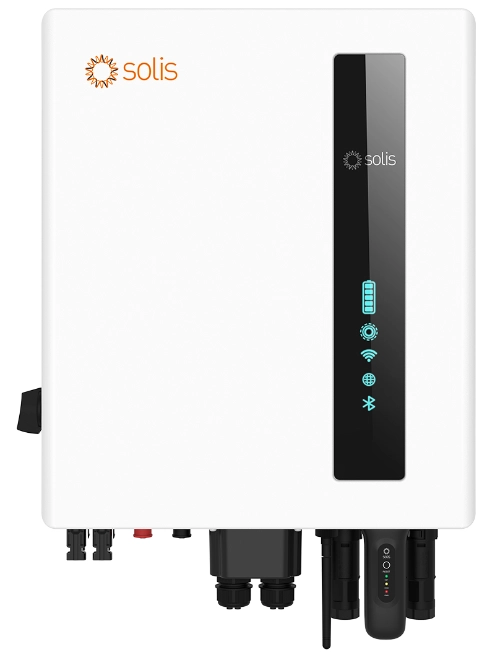

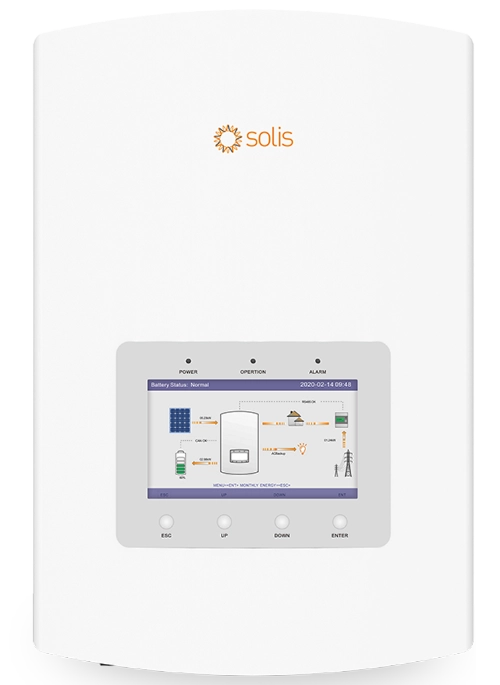

Er zijn twee manieren om Minimum SOC in te stellen, de ene is ingesteld op het inverterscherm, de andere is ingesteld op de telefoon. Voor modellen zoals S5, RHI, etc., die een bedieningspaneel hebben, kunt u het rechtstreeks op het inverterscherm instellen. Voor de nieuwe S6-modellen met wifi-module kunt u het instellen via de mobiele app.

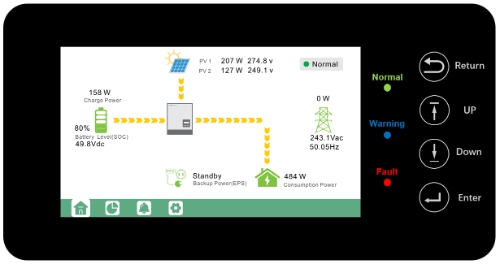

Instellen op het omvormerscherm.

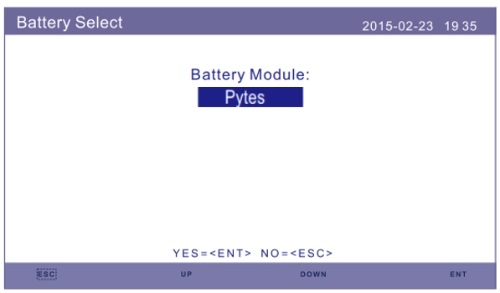

1. Na het selecteren van de batterij moeten er op de volgende pagina twee parameters worden gedefinieerd.

* OverDischg SOC (10%~40%, standaard 20% )

--De omvormer ontlaadt de accu niet wanneer de OverDischg SOC is bereikt.

Zelfontlading van de batterij is onvermijdelijk. De SOC kan lager uitvallen dan de limiet als de batterij gedurende een langere periode niet wordt opgeladen.

* ForceCharge SOC (5%~OverDischg SOC, standaard 10% )

--Om te voorkomen dat de accu in de slaapstand gaat, laadt de omvormer de accu op met stroom van PV of het net wanneer de ForceCharge SOC is bereikt.

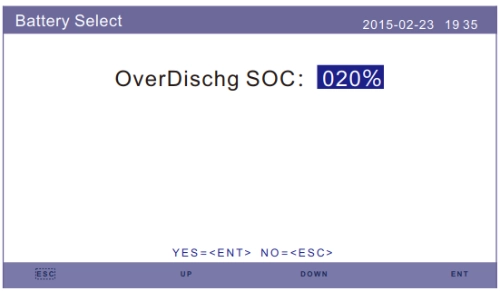

2. Stel OverDischg SOC in op 20% .

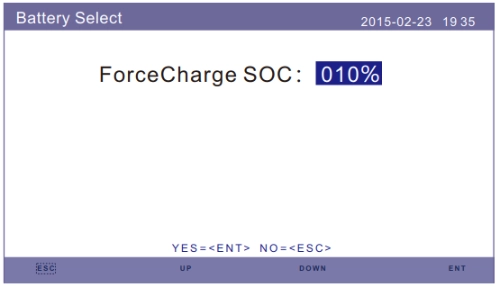

3. ForceCharge SOC ingesteld op 10% en opgeslagen.

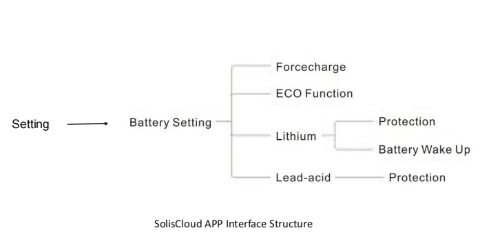

Ingesteld op de SolisCloud APP.

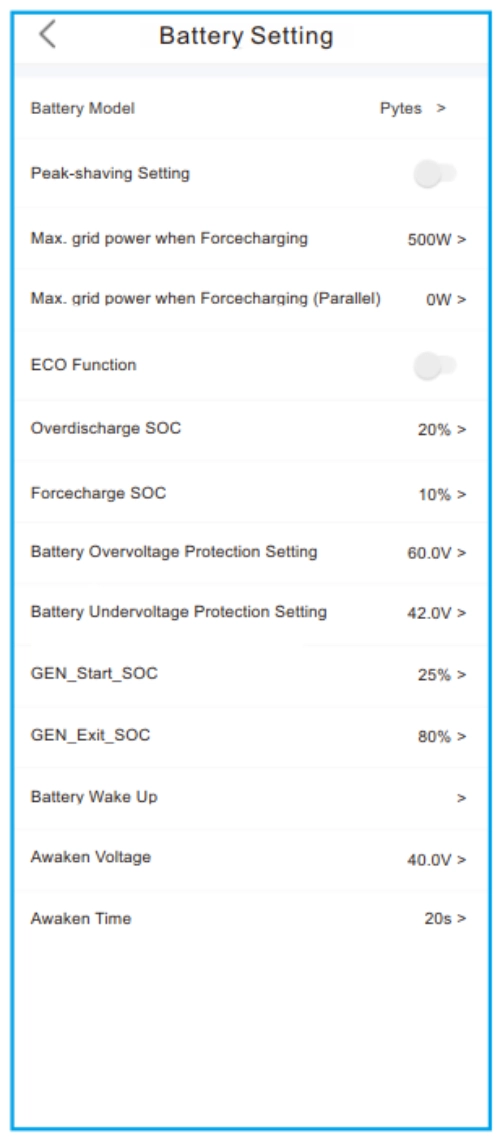

1. Nadat u het batterijtype hebt geselecteerd, kunt u in de batterij-instellingen Pytes, ForceCharge SOC en OverDischg SOC definiëren.

2. Stel in de interface voor batterij-instellingen de OverDischg SOC in op 20% , stel de ForceCharge SOC in op 10% en sla op.

1. Klik op het instellingenpictogram.

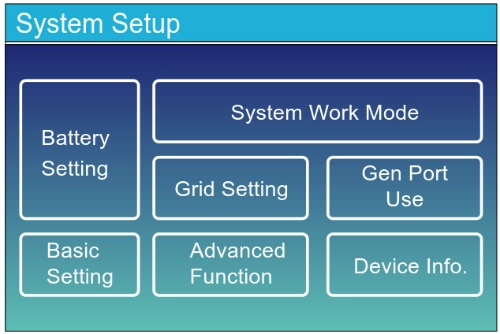

2. Klik op de batterij-instelling .

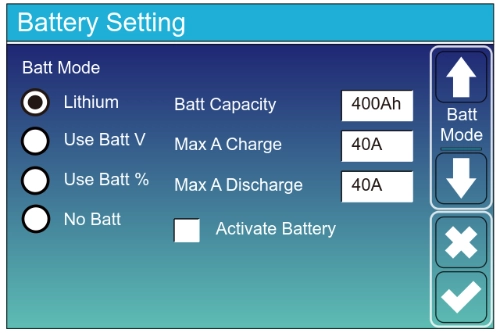

3. Selecteer Lithium .

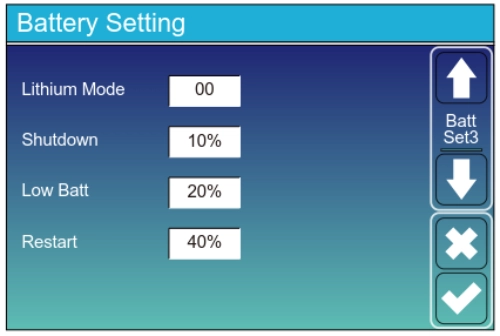

4. Ga naar de tweede pagina, stel Shutdown in op 10% , stel Low Batt in op 20% . Sla vervolgens op.

Afsluiten 10% : Dit geeft aan dat de omvormer wordt uitgeschakeld als de SOC onder deze waarde komt.

Lage batterijspanning 20% : Dit geeft aan dat de omvormer een alarm geeft als de SOC onder deze waarde komt.

Herstart 40% : De accuspanning bij 40% AC-uitgang wordt hervat.

1. Klik op het instellingenpictogram.

2. Klik op de ontlading en stel Stop ontlading SOC in op 10%, sla op.

Instellingen voor batterijgeforceerde ontlading binnen een bepaalde tijdsperiode. In de vooraf ingestelde tijdsperiode zal de omvormer de batterij ontladen met het vermogen dat is ingesteld door "ontladingsvermogen", totdat de batterij-SOC of -spanning de waarde "Stop ontlading" bereikt.

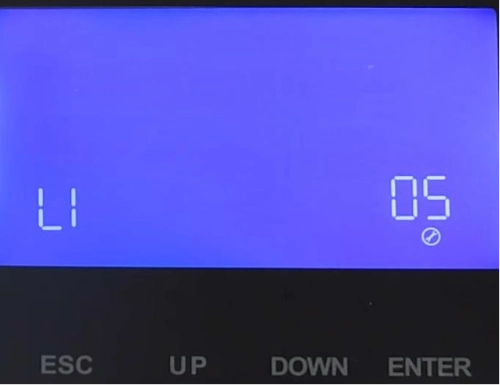

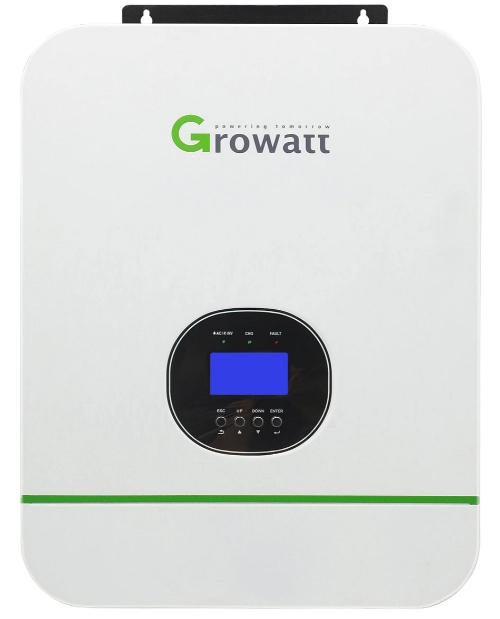

1. Selecteer na programma 05 Li en selecteer protocol L51. In programma 21 kan SOC worden ingesteld.

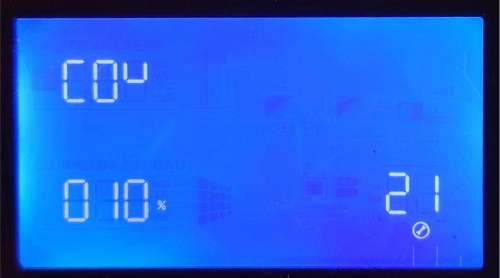

2. Ga naar programma 21, stel Min SOC in op 10% en sla het op.

Nadat BAT TYPE is ingesteld op Lithium, kan DISC-DEPTH worden ingesteld op 90%.

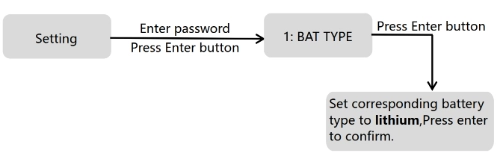

1. Voer het wachtwoord 00000 in en selecteer BAT TYPE : Lithium .

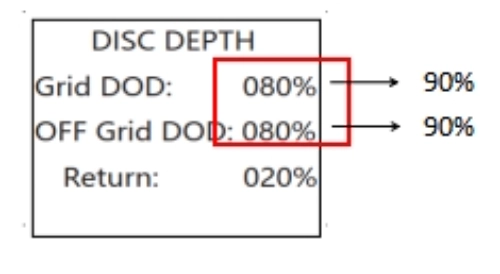

2. Ga naar de DISC-DEPTH- interface, stel Grid DOD in op 90% en stel OFF Grid DOD in op 90% .

Grid DOD/OFF Grid DOD : Wanneer de batterijontlading hoger is dan de ingestelde parameter, genereert de omvormer een alarm voor een lage batterijspanning.

Terug: Wanneer er een alarm voor lage spanning wordt gegenereerd, wordt het alarm gewist als de batterijlading hoger is dan de opgegeven waarde.

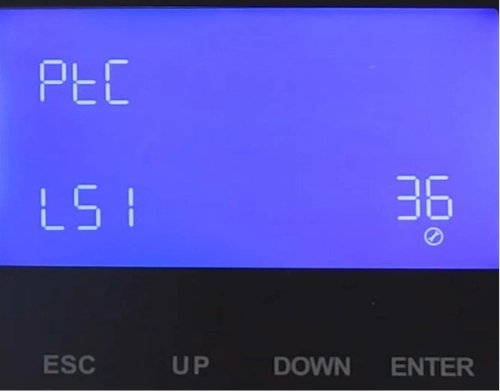

1. Nadat de omvormer en de accu succesvol met elkaar hebben gecommuniceerd, gaat u naar programma 38 en stelt u de stopontladings-SOC in op 10%

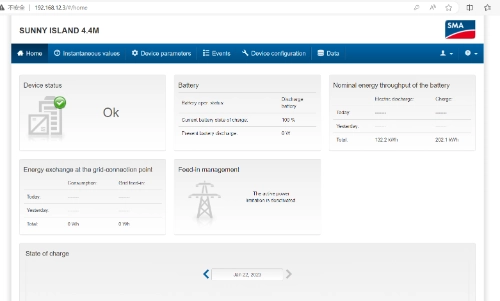

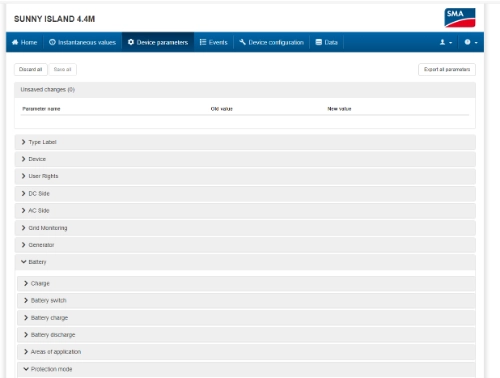

1. Nadat de omvormer en de batterij succesvol met elkaar hebben gecommuniceerd, maakt u verbinding met SMA WiFi. Zet uw computer aan en open uw browser, typ in de webbalk de URL: 192.168.12.3. Meld u vervolgens aan.

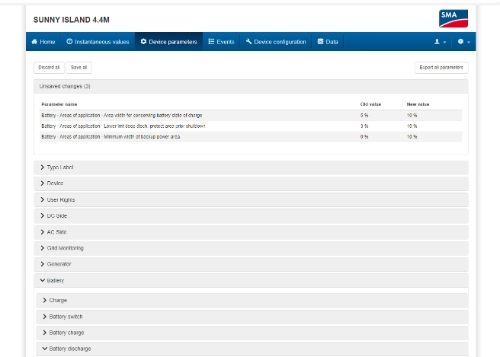

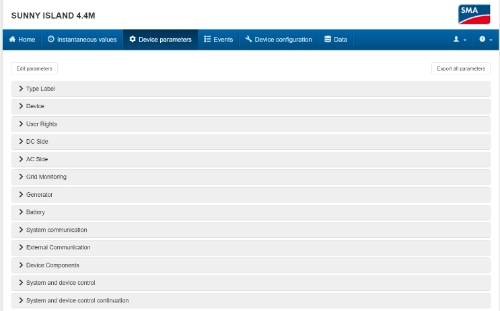

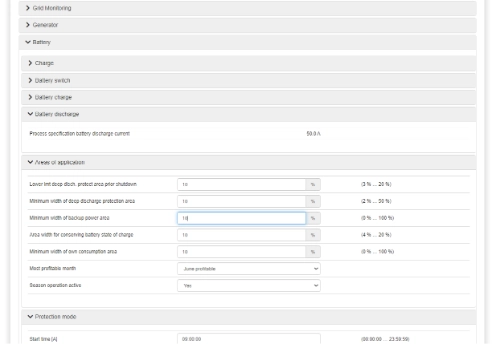

2. Klik op Apparaatparameters en klik op Parameters bewerken .

3. Klik op de batterij en klik vervolgens op Toepassingsgebieden .

4. Stel de minimale SOC in op 10%.

5. Opslaan.
