Vanwege de voordelen van een hoge energiedichtheid, lange levensduur, lage zelfontlading, geen geheugeneffect en groene milieubescherming, worden lithium-ionbatterijen op grote schaal gebruikt in nieuwe energiegebieden zoals intelligente micronetwerken, wind- en zonne-energieopwekking en elektrische voertuigen.
De LFP Battery Indoor Cabinet is ontworpen om het vermogen en het bereik te verbeteren.
Hieronder vindt u een voorbeeldintroductie van de samenstelling en elektrische veiligheidseisen van de LFP Battery Indoor Cabinet.

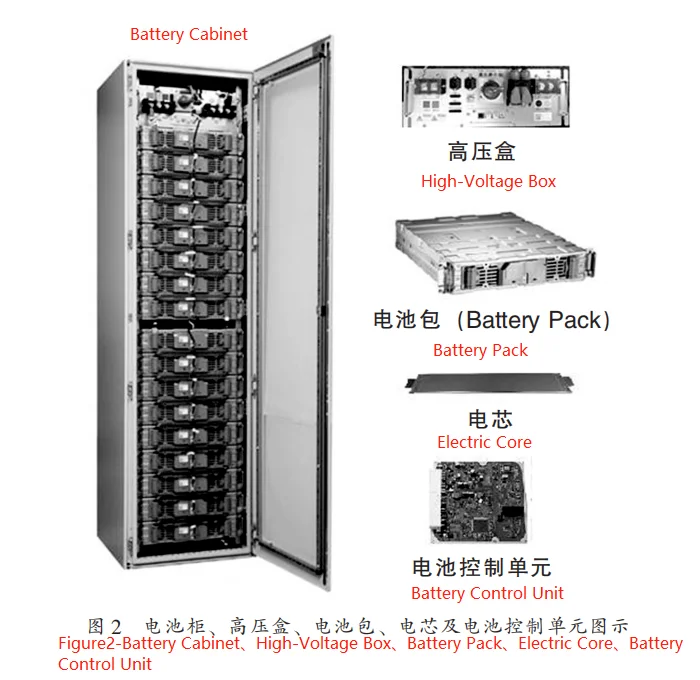

Een enkele batterijkast in het LFP Battery Indoor System bestaat doorgaans uit meerdere batterijpakketten en hoogspanningskasten, zoals weergegeven in Afbeelding 2. Batterijpakketten en hoogspanningskasten zijn doorgaans ontworpen als laden voor eenvoudige installatie en onderhoud. Het batterijpakket bevat doorgaans een of meer batterijmodules en een batterijbewakingseenheid, die verantwoordelijk is voor het verzamelen van de spanning en temperatuur van de cellen in het batterijpakket en het uploaden hiervan naar de batterijcontrole-eenheid; de hoogspanningskast bevat doorgaans de batterijcontrole-eenheid, hoogspanningsisolatiedetectie-eenheid, stroomsensor, zekering, voorlaadweerstand, contactor en stroomonderbreker en andere hoogspanningscomponenten, die verantwoordelijk zijn voor realtimebewaking van de volledige LFP-batterijbinnenkastparameters, foutdiagnose, elektrische beveiliging, SOC/SOH-schatting, isolatietesten en datalogging, en interactie met energieopslagomvormers en energiebewakingssystemen via CAN- en Ethernet-communicatie.
Het is belangrijk om op te merken dat
(1) De batterijcontrole-eenheid, de batterijbewakingseenheid en de hoogspanningsisolatiedetectie-eenheid kunnen onafhankelijk zijn of kunnen op één printplaat zijn geïntegreerd om een compleet batterijbeheersysteem te vormen.
(2) Het huidige batterijbeheersysteem kan worden onderverdeeld in twee architectuurniveaus en drie architectuurniveaus. Over het algemeen heeft één batterijkast slechts twee architectuurniveaus nodig, terwijl meerdere batterijkasten die parallel worden gebruikt, drie architectuurniveaus nodig hebben (d.w.z. een batterijcontrole-eenheid en een batterijcontrolemodule op een hoger niveau).
Net als bij apparatuur voor informatietechnologie en vermogenselektronica moet het elektrische veiligheidsontwerp van de LFP Battery Indoor Cabinet in de eerste plaats gebaseerd zijn op de systeemspanning, piekspanning, tijdelijke overspanning en het vervuilingsniveau van de omgeving waarin het product wordt gebruikt. Dit ter bevestiging van de vereiste elektrische speling en kruipafstand tussen de verschillende isolatielijnen, evenals de vereiste isolatieweerstand en diëlektrische sterkte van de gebruikte isolatiematerialen.
GB/T 36276-2018 "Lithium-ionbatterij voor elektrische energieopslag" definieert eenvoudigweg het isolatieweerstandsspanningsniveau van het systeem, en GB/T 34131 "Technische specificatie voor lithium-ionbatterijbeheersysteem voor elektrochemische energieopslagcentrale" definieert ook alleen het isolatieweerstandsspanningsniveau waaraan het batterijbeheersysteem moet voldoen, en geeft geen verdere uitleg over de elektrische speling en kruipweg waaraan het ontwerp van de structuur, de elektriciteit en de hardware moeten voldoen.
NB/T 42091-2016 "Technische specificatie voor lithium-ionbatterijen voor elektrochemische energieopslagcentrales" voegt eisen toe aan de elektrische speling en kruipafstand, maar legt niet uit hoe de elektrische speling en kruipafstand moeten worden gecorrigeerd op basis van de hoogte en de mate van milieuvervuiling.
UL 1973:2018 en UL60950-1:2007 dekken de bovenstaande vereisten volledig en stellen daarnaast verschillende eisen aan de vraag of de batterij via geleiding op het net is aangesloten.
Daarom wordt aanbevolen dat, totdat de nationale en industriële normen zijn verbeterd, het elektrische veiligheidsontwerp van de LFP Battery Indoor Cabinet door de ontwikkelaar wordt geïmplementeerd met verwijzing naar de relevante UL-normen, op voorwaarde dat aan de vereisten van de klant wordt voldaan.
Als u nog meer ideeën heeft over LFP Battery Indoor Cabinet, dan bent u van harte welkom om ze te bespreken.
