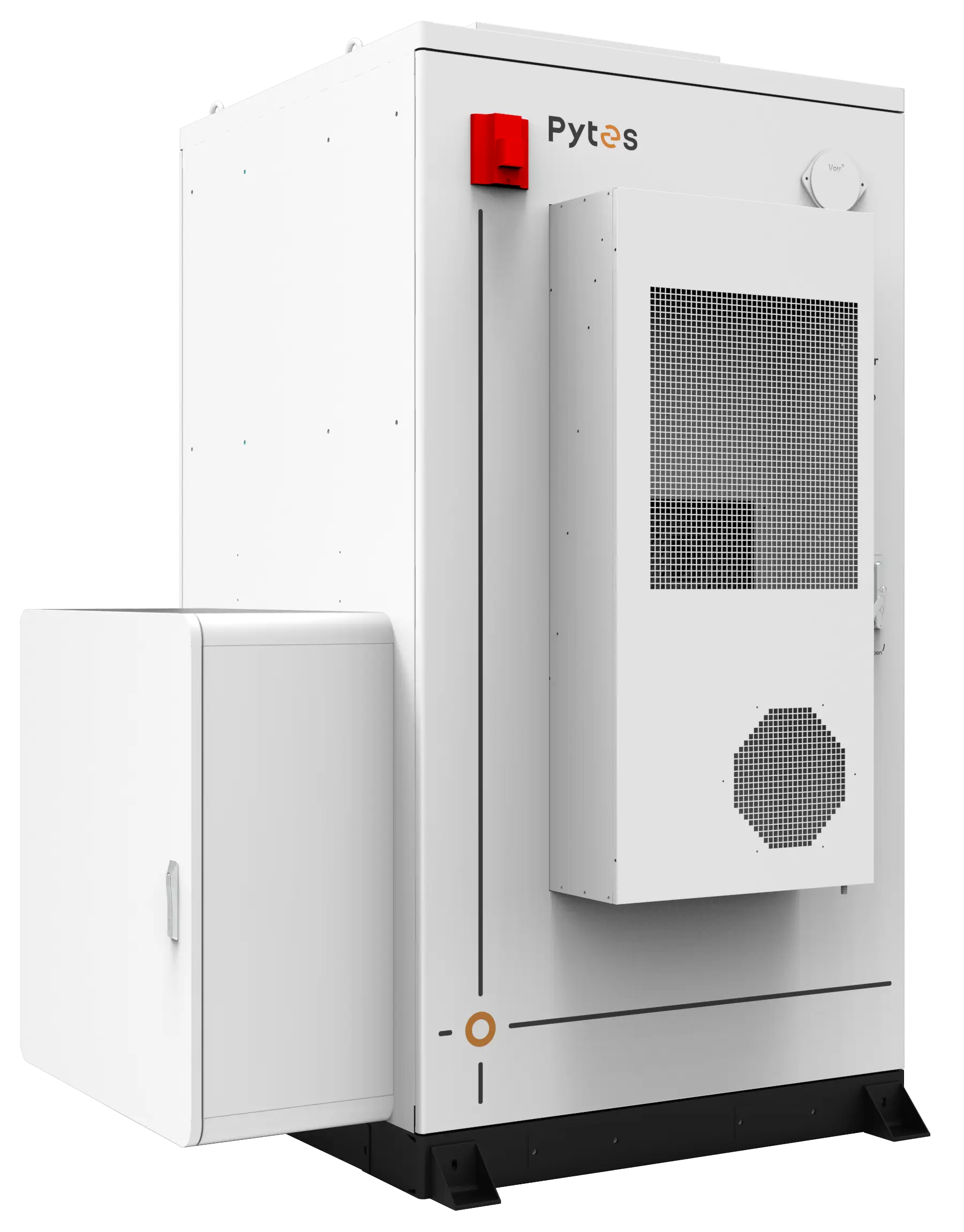

De structuur en installatie van de HV48300 MAX SE zijn gebaseerd op een groot energieopslagsysteem in een kast. De fysieke afmetingen, het gewicht van de kast, de montagestructuur en de mogelijkheid tot parallelle aansluiting zijn belangrijke factoren bij het plannen van een commerciële of industriële batterij-installatie.
De HV48300 MAX SE-kast heeft afmetingen van 1750 × 1450 × 2350 mm (B × D × H).
Afhankelijk van de configuratie weegt het systeem circa 1.686 tot 2.519 kg. Met dit gewicht moet rekening worden gehouden bij het plannen van transport, hijsen, het laden op de vloer en de uiteindelijke plaatsing van de kast.
De installatieruimte moet groot genoeg zijn voor de volledige afmetingen van de kast en voldoende toegang bieden om de kast op zijn plaats te kunnen manoeuvreren.
De HV48300 MAX SE maakt gebruik van een kastconstructie waarin de batterijmodules en bijbehorende systeemcomponenten in één behuizing zijn geïntegreerd.
De kast heeft een IP55-classificatie en is geschikt voor zowel binnen- als buiteninstallatie.
Voor de installatie dient de kast op een geschikte fundering of vloer te worden geplaatst die het gewicht kan dragen. De installatie-indeling moet tevens voldoende ruimte bieden voor kabelaansluitingen en toegang voor onderhoud.
De HV48300 MAX SE maakt gebruik van een universele montagestructuur voor de integratie van de omvormer. Hierdoor kan het accusysteem, afhankelijk van de projectconfiguratie, met verschillende omvormermodellen worden geconfigureerd.
De plaatsing van de kast en de omvormer moet in overleg worden gepland, zodat gelijkstroomkabels, communicatiekabels, aardingsaansluitingen en andere bedrading kunnen worden aangelegd zonder de toegang tot de kast te belemmeren.
De HV48300 MAX SE ondersteunt flexibele batterijconfiguraties. In een 1P-architectuur varieert het systeem van 1P8S tot 1P15S, met een nominaal vermogen van 128,60 kWh tot 241,15 kWh. Als alternatief kan een 2P-architectuur (twee BCU's parallel geschakeld) worden gebruikt, waarbij elke BCU maximaal 1P7S ondersteunt, goed voor een nominaal vermogen van 225,06 kWh.
De 1P15S-configuratie biedt een nominaal vermogen van 241,15 kWh, een nominaal vermogen van 120,57 kW en een werkspanningsbereik van 697,5 V tot 852 V.
Deze structuur maakt het mogelijk om de batterijconfiguratie te kiezen op basis van het benodigde energie- en spanningsbereik.
Meerdere HV48300 MAX SE-kasten kunnen parallel worden geschakeld voor grotere energieopslagsystemen.
Deze uitbreidingsmethode op kastniveau maakt het mogelijk om extra batterijcapaciteit toe te voegen zonder de basisstructuur van de kast te wijzigen. Bij het ontwerpen van een installatie met meerdere kasten moet voor elke kast voldoende ruimte worden gereserveerd, samen met de benodigde kabelaansluitingen en service-toegang.
De HV48300 MAX SE is voorzien van een geïntegreerd HVAC-systeem voor temperatuurregeling in de kast.
Het systeem biedt een koelvermogen van 5000 W bij L35 en een verwarmingsvermogen van 2500 W. Ventilatoren op module-niveau zorgen voor geforceerde luchtkoeling in de behuizing.
De indeling van de kast moet de luchtkanalen van de HVAC-installatie vrijlaten, zodat het thermisch beheersysteem naar behoren kan functioneren.
De HV48300 MAX SE bevat diverse veiligheidscomponenten in de behuizing, waaronder:
Detectie en ventilatie van gevaarlijke gassen
Aerosolonderdrukking
Drukontlasting
Brandslangaansluitpoort
Deze componenten moeten na installatie toegankelijk blijven. De indeling van de kast mag de relevante interfaces of noodtoegangspunten niet blokkeren.
Voor een HV48300 MAX SE-installatie zijn de belangrijkste structurele en installatiepunten:
Kastafmetingen: 1750 × 1450 × 2350 mm
Gewicht: circa 1.686–2.519 kg, afhankelijk van de configuratie
Installatie: binnen of buiten
Beschermingsklasse: IP55
Montage: universele structuur voor integratie met een omvormer.
Batterijconfiguratie: 1P7S tot 1P15S
Parallelle aansluiting: meerdere kasten worden ondersteund
Thermisch beheer: geïntegreerd HVAC-systeem met koeling en verwarming.
Veiligheid: gasdetectie, ventilatie, aerosolonderdrukking, drukontlasting en brandslangaansluiting.
